產品介紹

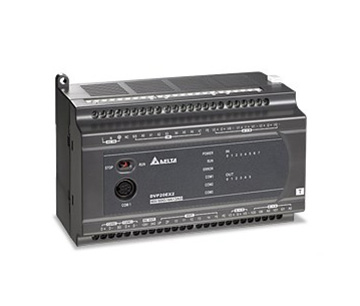

臺達DVP-ES2/EX2/ES2-C系列

標準型/模擬混合型主機，全方位標準型主機

立即咨詢

產品特色

提供數字模塊（輸出/輸入/混合）、模擬模塊（輸出/輸入/混合）、溫度量測/控制模塊、秤重模塊、網絡模塊、遠程I/O

應用領域

產品特色

整合的通訊功能，內建1組RS-232，2組RS-485通訊端口，均支持MODBUS主/從站模式；新推出DVP32ES2-C：CANopen 1Mbps 通訊型主機，以及DVP30EX2：模擬/溫度混合型主機
DVP-ES2提供16/20/24/32/40/60點I/O主機，滿足各種應用
DVP20EX2內置12-bit 4AI/2AO，同時可搭配14-bit AIO擴展模塊，配合內建PID Auto Tuning功能，提供完整的模擬控制解決方案
DVP30EX2提供模擬/溫控整合型控制器，內置16-bit 3AI/1AO搭配內置溫度PID Auto Tuning功能，提供完整的模擬控制解決方案。
32ES2-C 內置1Mbps CANopen通訊，結合新一代主機處理速度，以高抗干擾與省配線優勢搭建現場設備。
程序容量：16k steps數據寄存器：10k words
高于同級PLC處理速度，LD：0.54μs，MOV：3.4μs
針對大程序容量，提供高效率處理能力，1k steps可在1ms內處理完成
提供100kHz的脈沖控制，可搭配各種運動控制指令 (如遮蔽、對標、立即變更頻率等)精確應用于各種多軸運動控制中
多達4重的PLC密碼保護，保護使用者的知識產權

技術規格

S 系列主機

品名	電源供應	輸出方式	輸入	輸出	型號	國際規格
SV2高功能型主機	24VDC電源	繼電器	16	12	DVP28SV11R2	CE UL
	24VDC電源	晶體管	16	12	DVP28SV11T2
	24VDC電源	晶體管(PNP)	16	12	DVP28SV11S2
SV高功能型主機	24VDC電源	繼電器	16	12	DVP28SV11R
SV高功能型主機	24VDC電源	晶體管	16	12	DVP28SV11T
品名	電源供應	輸出方式	輸入	輸出	型號	國際規格
SS2標準型主機	24VDC	繼電器	8	6	DVP13SS211R	CE UL
	24VDC電源	晶體管	8	6	DVP14SS211T
	24VDC電源	晶體管(PNP)	8	4	DVP14SS211S
SA2進階型主機	24VDC電源	繼電器	8	4	DVP12SA211R
SA2進階型主機	24VDC電源	晶體管	8	4	DVP12SA211T
SX2模擬型主機	24VDC電源	繼電器	8(4AI)	4(2AO)	DVP20SX211R
	24VDC電源	晶體管(NPN)	8(4AI)	4(2AO)	DVP20SX211T
	24VDC電源	晶體管(PNP)	8(4AI)	4(2AO)	DVP20SX211S
品名	電源供應	輸出方式	輸入	輸出	型號	國際規格
SE網絡型主機	24VDC	繼電器	8	6	DVP12SE11R	CE UL
SE網絡型主機	24VDC	晶體管	8	4	DVP12SE11T	CE UL
SE模擬型主機	24VDC	繼電器	4(2AI)	2(2AO)	DVP10SX11R	CE UL
SE模擬型主機	24VDC	晶體管	4(2AI)	2(2AO)	DVP10SX11T	CE UL

S 系列數字/模擬模塊

品名	輸出方式	輸入	輸出	型號	國際規格
數字模塊	繼電器	-	6	DVP06SN11R	CE UL
	繼電器	-	6	DVP08SN11R
	晶體管	-	8	DVP08SN11T
	晶體管	-	16	DVP16SN11T
	繼電器	4	4	DVP08SP11R
	晶體管	4	4	DVP08SP11T
	-	8	-	DVP08SM11N
	-	8	-	DVP08SM10N
	晶體管(PNP)	-	8	DVP08SN11TS
	數字開關	8	-	DVP08ST11N
	繼電器	8	8	DVP16SP11R
	晶體管(PNP)	4	4	DVP08SP11TS
	晶體管(NPN)	8	8	DVP16SP11T
	晶體管(PNP)	8	8	DVP16SP11TS
	晶體管(PNP)	-	16	DVP16SM11TS
	-	16	-	DVP16SM11N
	晶體管,牛角座	-	32	DVP32SM11TN
	牛角座	32	-	DVP32SM11N
模擬I/O模塊	4點模擬輸入電壓(-10V~+10V)/電流(-20mA~+20mA)*1 輸入分辨率14位內置RS-485界面			DVP04AD-S	CE UL
	4點模擬輸出電壓(0V~+10V)/電流(0mA~+20mA)*1 分辨率12位內置RS-485界面			DVP04DA-S
	2點模擬輸出電壓(0V~+10V)/電流(0mA~+20mA)*1 分辨率12位內置RS-485界面			DVP02DA-S
	6點模擬輸出電壓(-10V~+10V)/電流(-20mA~+20mA)*1 分辨率14位內置RS-485界面			DVP06AD-S
	6點模擬混合I/O模塊 4點模擬電壓(-10V~+10V)/電流(-20mA~+20mA) 2點模擬電壓(0V~+10V)/電流(0mA~+20mA) 分辨率12位內置RS-485界面			DVP06XA-S

S 系列特殊模塊/左側高速模塊

品名	說明	型號	國際規格
左側高速模擬I/O模塊	4組模擬輸入*1 信號范圍1~5V,0~5V,-5~5V,0~10V,4~20mA,0~20mA,-20~20mA 分辨率16位提供單一通道on/off設定藝體生整體轉換效率轉換時間：250μm/點斷線警告(1~5V,4~20mA)	DVP04DA-SL	CE UL
左側高速模擬I/O模塊	4組模擬輸入*1 信號范圍：0~10V,-10~10V, 分辨率16位提供單一通道on/off設定轉換時間：250μm/點	DVP04DA-SL
左側高速Load cell稱重模塊	2組Load cell稱重模塊*1 分辨率20位可連接4線/6線load cell傳感器提供測量范圍：0~6mV//V	DVP02LC-SL
左側高速Load cell稱重模塊	1組Load cell稱重模塊*1 分辨率20位可連接4線/6線load cell傳感器提供測量范圍：0~6mV//V	DVP01LC-SL
溫度測量模塊	4點白金熱電阻(PT100)溫度傳感器輸入*1/DT1000 分辨率0.1℃ 內置RS-485界面	DVP04PT-S
溫度測量模塊	4點熱電藕(J、K、R、S、T type)溫度傳感器輸入*1 分辨率0.1℃ 內置RS-485界面	DVP04TC-S
定位模塊	單軸200kHz伺服定位控制擴展模塊	DVP04TC-S
通訊模塊	DeviceNet從站模塊	DVPDT01-S
通訊模塊	PROFIBUS OP從站模塊	DVPPF01-S
左側高速通訊模塊	Ethernet模塊，10/100Mbps	DVPEN01-SL
	DeviceNet主站模塊，500kbps	DVPDNET-SL
	CANopen主站模塊，1Mbps	DVPCOPM-SL
	PROFIBUS DP從站模塊，12Mbps	DVPPF02-SL
	RS-185/RS-422串行通訊模塊，460kbps	DVPSCM12-S
	BACnet MS/TP從站模塊，460kbps	DVPSCM52-S
遠程I/O模塊	RS-485遠程I/O模塊，可與S系列I/O模塊連接	RTU-485
	Ethernet遠程I/O模塊，可與S系列I/O模塊連接	RTU-EN01
	DeviceNet遠程I/O模塊，可與S系列I/O模塊連接	RTU-DNET
	PROFIBUS遠程I/O模塊，可與S系列I/O模塊連接	RTU-PD01
